真空壓合機怎么改善PCB板內層壓合
2021-04-20 16:34

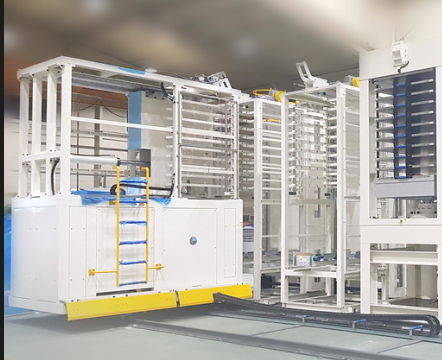

在用真空壓合機生產PCB過程中，半固化片(Pp片)是壓合工序必不可少的原物料，因內層設計原因，半固化片(Pp片)在壓合時，經常會出現樹脂流膠過多，造成制作出的PCB板的介層偏薄、局部出現缺膠分層現象，尤其在有插頭板的金手指部位易出現銅箔皺折，引起產品報廢，為有效解決此類報廢，提高產品的合格率，需要一種能減少壓合流膠現象發生，來改善因缺膠造成的報廢，提升品質良率，節約制造成本。
那么在用真空壓合機生產中怎么改善PCB板內層壓合缺膠的鋪銅板結構解決了現有壓合過程中流膠過多造成的PCB介層偏薄、局部缺膠分層、銅箔易皺折等技術問題呢？
一種改善PCB板內層壓合缺膠的鋪銅板結構，包括平鋪在PCB內層薄基板各板邊上的銅皮，在板邊銅皮與成型線之間設有銅條，在避開各工具孔和對位模塊的板四邊上設有流膠槽。其中，在PCB內層薄基板的成型鑼空區上鋪設有銅層。改善PCB板內層壓合缺膠的鋪銅板結構，通過銅片、銅條流膠槽和銅層的設置，能夠有效降低半固化片在壓合時的流膠量，能防止PCB板壓合時缺膠、銅箔皺折及介層薄等不良或報廢產生，有效提升了產品的合格率，避免因流膠而造成產品報廢，產品的一次合格率提高，減少了不良率，節約了PCB板的生產成本。流膠槽的設置，能保證壓合過程中樹脂的流動性均勻，成型鑼空區上銅層的設置，能減少填膠量，確保板厚整體均勻。本實用新型對鋪銅板結構的設置，整體的結構簡單，易于產線量產。
銅條距板邊的距離為0.5mm,銅條距成型線的距離為0.5mm，銅條尺寸為長20mm*寬1.5mm，銅條與銅條之間的間距為1mm。 在避開各工具孔和對位模塊的板邊上的流膠槽共8條，在每條板邊上設有2條流膠槽，所開流膠槽的寬度為5mm，靠近板角的流膠槽距離板角100~120mm，兩流膠槽之間的間距根據具體的產品確定，流膠槽的長度根據具體產品的板邊距離確定。通過改變原板邊設計的蜂窩狀鋪銅（流膠量大），板邊按鋪全銅設計，減少流膠量，正常設計板邊各功能模塊；在有插頭金手指板處，需在板邊銅皮和成型線之間額外添加銅條，銅條的長度可依據金手指的長度設計；在板的四邊避開各工具孔和對位模塊處，分別開流膠槽，保證壓合過程中樹脂流動性，同時在板內成型鑼空區增加鋪銅，形成銅層，減少填膠量，確保板厚整體均勻。
以上方法是在互聯網收集轉摘，如有侵權請通知?jiǎng)h除
