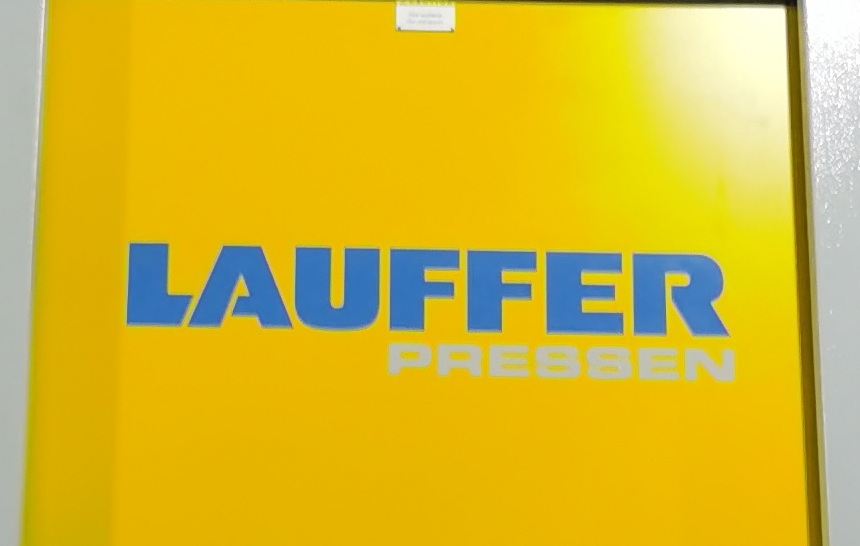

Lauffer壓機優化層壓工藝
2021-12-09 10:20
Lauffer壓機優化層壓工藝，減少粉紅圈現象的產生：粉紅圈是指通過孔壁與內層銅環的交界處，其孔環銅面的氧化膜已經變色或由于化學反應而被除去，露出銅的本色(粉紅色)的現象。
隨著印制板層數的增加，內層銅箔與孔交接處剝離的可能性增加；隨孔徑的減小，孔的清洗難度增加，化學物質沿孔壁各層交界處滲透腐蝕的可能性也要增加。所以，層數越多，孔越小，越容易發生粉紅圈現象。
粉紅圈往往是在印制板制作的后期才被發現，其影響表現在：①降低多層板層間的結合力；②溶液順著玻璃纖維的方向滲入，使得靠得很近的焊盤之間的絕緣電阻降低，嚴重時導致短路；③由于銅環接觸面積變小，通?？捉饘倩试S的小的瑕疵，如鍍層鼓泡、空洞等，都可能導致孔線電阻增大，甚至斷路。
在印制板生產過程中，內層表面處理、層壓、固化、鉆孔、凹蝕、化學沉銅、鍍銅等工序，都有可能導致粉紅圈的產生。印制板在生產過程中，要經受垂直的機械沖擊力和水平的化學浸蝕力，故層間要有足夠的結合力，才能抵擋住這兩種作用的危害。所以導致粉紅圈的產生關鍵在于黑化層與基材結合是否牢固，以及黑化層耐腐蝕能力的強弱。而下列兩點就是解決粉紅圈產生的解決方法。
1） 提高黑化層與基材的結合力
對銅表面進行黑化處理，使其表面生成一層氧化物(黑色的氧化銅或紅色的氧化亞銅或兩者的混合物)，以進一步增加比表面，改善銅箔與基材的結合狀況。優化黑化工藝參數，黑化層與基材的結合能力與黑化工藝、氧化物的晶體結構、氧化物層的厚度等因素有關。
2） 提高黑化層耐腐蝕能力
通過減小氧化層厚度的方法來提高黑化層的耐腐蝕能力?？梢杂脵C械方法去掉一層氧化膜，也可用化學還原方法。化學方法可供選擇的還原劑有：甲醛／氫氧化鈉、過磷酸鈉、硼氫化鈉等。黑化層經還原后，不僅抗剝離強度增加而且抗酸蝕能力也得到增強。
